Ремонтируя собственную переднеприводную машину, к примеру меняя ШРУС, подшипник колеса , либо демонтируя коробку передач, многим водителям приходится откручивать и закручивать гайку ступицы колеса. Но это не верно легко, как думается со стороны, да и гайка должна быть затянута с определённым моментом, в противном случае вероятен риск проворота подшипника на ступице и последующий её ремонт. К тому же большая часть динамометрических ключей, продающихся в магазинах, не вычислены на громадный момент затяжки, что требует гайка ступицы. В данной маленькой статье мы разглядим важность данной казалось бы несложной операции, и как обойтись без динамометрического ключа.
В 80-х годах прошлого века, наконец то отказались от конических роликовых подшипников, а также на отечественных отечественных автомобилях (переднеприводных) стали устанавливать шариковые (либо роликовые) двухрядные подшипники (либо однорядные с упорным буртиком). И наконец то отпала необходимость правильной регулировки конических подшипников, при которой для многих, регулировка требуемого зазора была непростым занятием.
Так как в современных не конических подшипниках, осевой зазор устанавливает завод изготовитель подшипника (о их маркировке и подшипниках читаем вот тут) и при сборке узла никаких регулировок не нужно создавать.
Но вот важности верной затяжки таких подшипников, а правильнее гайки ступицы, многие не придают, а напрасно.

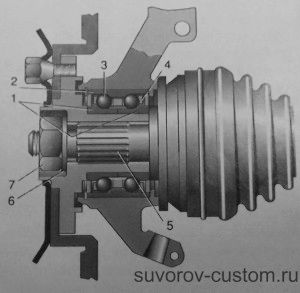

Узел ступицы ВАЗ 2108 с двухрядным подшипником
1 — половинки внутренней обоймы подшипника, 2 — наружная обойма подшипника, 3 — шарики, 4 — сепаратор подшипника, 5 — наконечник ШРУСа (цапфа), 6 — шайба, 7 — гайка.
К примеру заберём распространённый на отечественных переднеприводных автомобилях (Ваз 2108) ступичный узел, с двухрядным шариковым подшипником (его маркировка 6-256907Е2С17) , продемонстрированный на рисунке слева.
В случае если затянуть гайку ступицы 7 на резьбе торца ШРУСАа, то половинки внутренней обоймы подшипника сомкнутся всецело и предстоящее сближение беговых дорожек шариков будет уже нереально. И в таком зажатом состоянии, осевой зазор в подшипнике будет приблизительно 0,06 — 0,08 мм.
Значит гайка ступицы 7 обязана удерживать половинки внутренней обоймы подшипника достаточно продолжительно (и снабжать нужный зазор в 0,06 — 0,08 мм), другими словами в течении всего срока работы подшипника.
И значит гайка не должна допустить повышения расстояния между половинками нарушения и обоймы требуемого зазора. И чем вернее момент затяжки данной гайки, предписанный заводом, тем продолжительнее будет обеспечен требуемый зазор в подшипнике.
Гайка ступицы — нужные моменты затяжки.
Нужный момент затяжки гайки ступицы, предписывает не завод изготовитель подшипника, а завод этот момент и производитель автомобиля у различных машин мало отличается (к примеру у ВАЗ 2108 момент образовывает 225,6 — 247 Н•м, другими словами 23 — 25 кгс•м).
Исходя из этого его нужно уточнять в заводской советы собственного автомобиля.
Примечательно, что советы по моменту затяжки одного и того же подшипника, у различных автозаводов смогут мало различаться. Это наверняка зависит от разной прочности металла ступиц, цапф, гаек либо резьбы на хвостовике направляться.
И эту прочность металла, из которого это всё изготавливается, знает лишь завод изготовитель автомобили.
К примеру, как я уже сказал, момент затяжки подшипника ступицы на автомобиле ВАЗ2108 его завод рекомендует 23 — 25 кгс•м, а для для того чтобы же подшипника завод АЗЛК (для Москвича) предписывает всего 14 — 16 кгс•м, и москвичовский завод не разрешает ни за что быть больше это значение.
И таковой подшипник возможно затянуть и покрепче, поскольку на ВАЗах так и делают, а также меньший по габаритам подшипник для автомобиля «Ока»( маркировка 6-256706У1С17) да и то затягивается посильнее, с моментом 19 — 23 кгс•м. Наверняка ступицы и материал, либо резьбы хвостовика ШРУСа у Москвича не сильный, чем на вазовских автомобилях.
Не смотря на то, что такая же резьба М20х1,5 нарезается на гайках грузовика и колёсных шпильках ЗИЛ, и их затягивают моментом аж в 60 кгс•м, и ничего.
Ну а для «Таврии» (1102) её завод выбрал «момент» и серединку затяжки для того чтобы же подшипника, (как на восьмёрке и сорок первом Москвиче) образовывает 15 — 20 кгс•м.
направляться учесть ещё один принципиальный момент: при эксплуатации автомобиля, момент затянутой на заводе гайки может неспешно ослабнуть, причём в то время, когда ресурс подшипника ещё разрешает ездить и ездить. Момент затяжки неспешно ослабевает из-за трансформации структуры металла, а вдруг затяжка ослабевает, то и зазор в подшипнике делается больше.
А также незначительное повышение этого зазора в 0,06 — 0,08 мм (между их дорожками и шариками) достаточно ощутимо снижает ресурс подшипника, в особенности при поездках по отечественным нехорошим дорогам.
Значит полезно подтягивать гайки ступиц приблизительно по окончании 20000 км пробега (либо контролировать их затяжку), так же как подтягивают болты головки двигателя, по окончании определённого пробега. Наряду с этим полезно открутить гайку ступицы на один оборот и опять закрутить. После этого потдамкрачиваем машину и вращаем колесо пара раз вперёд и назад, а после этого опускаем машину на асфальт и затягиваем гайку уже с требуемым моментом.
Как я уже сказал в начале статьи, большая часть находящихся в продаже динамометрических ключей, не вычислены на момент в 25 кгс•м, а у некоторых автовладельцев по большому счету нет никакого динамометрического ключа. А воротки с трещёткой большинства комплектов инструмента, также не вычислены на таковой момент. Их трещётка может в любую секунду сломаться от для того чтобы упрочнения (в случае если удлинить рычаг посредством трубы), и возможно покалечиться. Имеется само собой разумеется качественный инструмент с трещёткой, рассчитанный на такое упрочнение, но он весьма дорог и не у каждого имеется.
Да и требуемый момент им конечно не «поймаешь».
Верно и с требуемым моментом затянуть гайку ступицы возможно двумя вариантами, и причём они смогут обойтись недорого. Первый вариант: это приварить к торцовой головке замечательный рычаг, а о требуемой длине этого рычага, я напишу мало ниже.
Кстати, в продаже возможно отыскать, вместо головки, замечательный трубчатый (накидной) ключ, и толщина стены трубы для того чтобы ключа достаточно приличная. В таком ключе имеются отверстия, для замечательного воротка либо монтировки.
Но возможно, посредством переходника, продемонстрированного на рисунке слева, присоединить к такому ключу и трубу любой длины.
Второй вариант, это поискать в продаже готовый ключ для грузовиков, и таковой ключ (к примеру 30-32 либо 27-30) легко выдерживает момент затяжки впредь до 30 кгс•м. Его возможно купить в специальных магазинах для грузовиков Камаз, ГАЗ, Урал, ЗИЛ, либо импортных большегрузых машин.
Длину рычага возможно удлинить посредством трубы, но не редкость достаточно наступить на рычаг всем весом. Причём требуемый момент затяжки нетрудно вычислить. В случае если протяженность вашего ключа либо приваренного к торцовой головке рычага равна 40 сантиметров, и на него давит вес человека, что весит 70 килограмм, то момент затяжки будет составлять 28 кгс•м. Но в большинстве случаев водители надевают на ключ метровую трубу и давят всем весом (время от времени в 90 — 100 кг), это приблизительно вдвое больше, чем нужно.
По окончании затяжки гайки, их нет необходимости контрить посредством шайбы (либо шплинта), как было раньше на более ветхих автомобилях с коническими подшипниками, поскольку гайки имеют фиксирующие пояски.
Либо бывают самоконтрящиеся обжимные гайки, либо их мягкие пояски, каковые вдавливаются в паз цапфы.
Сохраняю надежду эта статья окажет помощь водителям новичкам верно затянуть гайку ступицы (либо ступиц), и ощутимо продолжить срок работы подшипника ступицы вашего колеса, удач всем.
