Установка линзовых ПТФ на FF3

Приветствую, обитатели D2!

На фордике sergeybone, в ПТФ были установлены ксеноновые лампы.
Ксеноновая лампа в рефлекторной оптике это страшное зло!
Имеется те, кто ЗА колхозный ксенон и те, кто ПРОТИВ.
Я против колхоз-ксенона и постоянно приветствую дальним светом таких автомобилистов =)

Было принято верное ответ – подружить ксеноновую лампу с линзой. Были заказаны из Китая линзовые модули ПТФ. Такие модули мы уже ставили на FF3 ST KumDimka.
Казалось, что подводных камней не будет. Но я ошибался ))) Наблюдаем дальше!

нюансы и Процесс монтажа:
1) Хромированные накладки на ПТФ. Они ни в какую не желали демонтироваться… Имеется отчёты по их демонтажу, но в нашем случае снять без неприятностей не получилось. Для себя сделал вывод, что накладки ПТФ необходимо снимать с внутренней стороны бампера (надавливая на лапки крепления).

Машина на подъёмнике. Примерка ПТФ

Биксеноновый модуль ПТФ

2) Крепление ПТФ с внутренней стороны бампера. Для того чтобы подвоха я не ожидал. На ФФ2 и на ФФ3 ST ПТФ крепились двумя саморезами с внешней стороны.

Чтобы снять/поставить ПТФ необходимо или снимать бампер, или снять «пыльник» под бампером.

Мы выбрали второй вариант, сняли пыльник и получили доступ к ПТФ.

Сняли пыльник для доступа к ПТФ

Доступ к правой ПТФ ничем не ограничен

Два самореза крепят ПТФ с внутренней стороны бампера

3) Для полного доступа к левой ПТФ было нужно отгибать пластиковый подкрылок, для этого было нужно снимать колесо и выкрутить около 5 саморезов. Дальше мешал подлезть «тёмный короб». Тёмный короб — блок управления двигателем.

На время его было нужно мало сместить.

Доступ к левой ПТФ ограничивает тёмный короб (мозги)

4) Накладки ПТФ. По окончании установки модулей накладки на собственные места не поднимались, т.к. корпус модуля мало упирался в накладку, мешал защёлкиванию. Было нужно поработать бор-машинкой и мало сточить внутреннюю кромку пластиковой накладки.
На ST было фактически всё «bolt-on».

Левая ПТФ с накладкой

Правя ПТФ с накладкой

5) Крепление модуля к крепёжной пластиковой рамке. Доработка крепёжного узла была второй, не как у ST. На ST модуль максимально выдвигали вперёд, тут было нужно его утапливать вовнутрь.

Дабы придать жесткость креплению модуля было нужно внедрить железную пластину, которая добавила «третью опору» в креплении. К сожалению, подробных фото данного узла нет.
Растолкую несложнее. Изначально модуль крепится к крепёжной рамке двумя винтами – конструкция «шаткая». Добавив «третью опору» получаем твёрдой фиксации модуля.

6) Настройка ПТФ. Настройка осложняется по причине того, что крепление ПТФ с внутренней стороны бампера. Сперва выставляем «уровень» свето-теневой границы (СТГ), после этого затягиваем винт на крепёжной рамке ПТФ, потом снимаем ПТФ и протягиваем все винты «до поросячьего визга».

Опять устанавливаем ПТФ на место и контролируем СТГ. Нескольких таких заходов и наконец приобретаем необходимый итог.

Падение СТГ ближнего света и ПТФ

ПТФ

ПТФ + ближний

ПТФ с опущенной шторкой + ближний + дальний

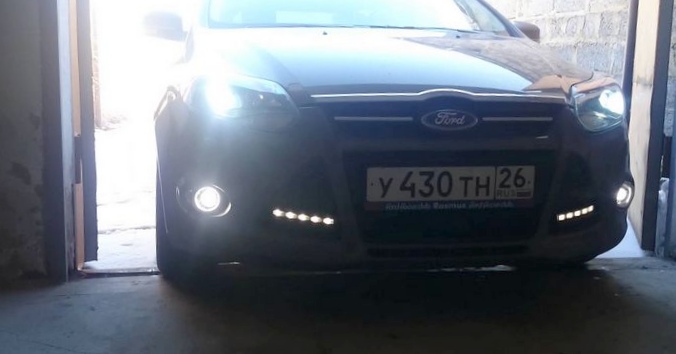

ПТФ, вид с улицы

ПТФ, вид из салона

Вот так приветсвуем колхоз-ксенон со встречки или просим подвинуться хронических леворядов

ПТФ

ПТФ + ближний

ПТФ с опущенной шторкой + ближний + дальний

Примечания:
1) Фотографировать свет сложно. Уровень качества фотографий не радует ))) Фотографировали на штангенциркуль…
Итог улучшения освещенности в относительных цифрах возможно взглянуть в отчёте по ST.
2) Соленоиды модулей ПТФ по рекомендациям Rosmus подключали через резистор 15Ом, 5Вт. Этот резистор снабжает продолжительную судьбу соленоидам. Ток в цепи понижается приблизительно в два раза.

Понижение тока уменьшит нагрев соленоида, одновременно с этим электромагнитной силы достаточно, дабы шторка надёжно опустилась.
3) Добавлен режим «РАЗГОНЯЙ». При моргании дальним принудительно включаются ПТФ с опущенными вниз шторками. Детально обрисовано в отчёте по ST.
4) Линзу необходимо держать в чистоте! Нечистая оптика будет давать паразитную засветку и может слепить встречку!
UPD:
4.1) Для линзовых модулей в совершенстве нужен автокорректор и омываетль. Временные паразитные засветки встречных водителей на лежаках, подъёмах и спусках нельзя исключать.
5) Ксенон в ПТФ запрещён кроме того в линзовой оптике. Лишь галоген.
Информация не проверялась на 100%. Кто в теме подтвердите либо опровергните, пожалуйста.

Результатом все остались довольны!

Благодарю за внимание!

p.s.: в случае если появляются технические вопросы, то будьте хороши прочесть целый текст в данном отчёте и взглянуть отчёт по установке ПТФ на ST (ссылки отыщете в том месте же, в комментариях). Благодарю!
