Угломеры с нониусом

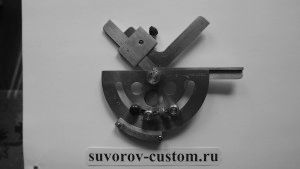

Используются для правильных измерений углов подробностей, конечно для переноса этих углов с одной подробности на другую либо сверки углов на различных подробностях. Универсальный угломер складывается из полудиска — основания с закреплённой на нём линейкой. Вторая линейка — угольник вращается на оси вместе с нониусом. Маленькие перемещения линейки осуществляются посредством устройства для микрометрической подачи. На неподвижной линейке может закрепляться угольник, служащий для измерения углов до 90°, при измерении углов больше 90° угольник снимается.
В последнем случае к отсчёту по угломеру прибавляют 90°. Отсчёт показаний производится по нониусу и шкале угломера равно как и при применении штангенциркулем. К примеру, нулевое деление нониуса прошло 34-е деление шкалы на полудиске, но не дошло до 35-го,наряду с этим со штрихом главной шкалы сходится 20-ый штрих шкалы нониуса.
Нониус разбит в соответствии с угловым обозначением на 60 делений и даёт отсчёт в 2? (цена деления 2?). Так,измеряемый угол образовывает 34°40? при измерении с угольником либо 124°40? при измерении без угольника.
Угольники 90°
Используются для проверки (либо разметки) прямых углов.
Лекальные угольники отличаются от других угольников тем, что края долгой стороны их скошены с обеих сторон. Скосы позволяют правильнее обработать угольник.
Таким угольником эргономичнее определять отклонения в углах контролируемого изделия по способу световой щели, т. е. на просвет.
Простые угольники помогают для проверки неточных изделий. Такие угольники изготовляются из одного куска материала и имеют обе стороны однообразной толщины.
Угольники с широким основанием ( аншлажные ) отличаются от лекальных и несложных угольников тем, что маленькая сторона их толще долгой. Они предназначены для проверки прямоугольности при установке изделия на проверочной плите. Для данной же цели используются и цилиндрические угольники.
В соответствии с ГОСТ 3749-47, угольники выпускаются четырёх классов точности, обозначаемых ( в порядке убывания точности ) 0-й, 1-й, 2-й, и 3-й.
