От природы я таковой человек, что не имеет возможности нормально жить, в случае если руки чем-нибудь не заняты. А тут, как намерено, подплавилось крепление у моего видеорегистратора, и нарушилась резкость картины у самого гаджета. Вот и добрались у меня руки до видеорегистратора.

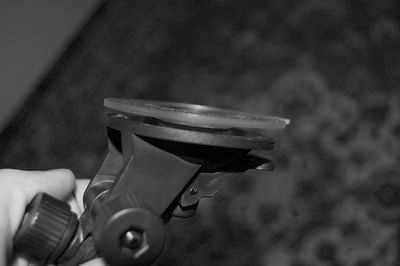

Смотрите фото ниже, чтобы выяснить, что произошло с креплением.
Как возможно видеть на фото, расстояние от присоски до пластикового упора как минимум несколько миллиметров. И это в защелкнутом состоянии. Ну так как так не годится. Он на то и упор, дабы присоска видеорегистратора уперлась в него и создала вакуум в центре, за счет которого и держится. Но шток присоски растянулся, упор мало расплавился от постоянного нахождения на солнце, вот и итог.
Как я исправлял недочёты крепления регистратора, я обрисую в следующей заметке (подписывайтесь на обновления, дабы не пропустить).
Вторая неприятность, это ухудшилась резкость у видеорегистратора. В то время, когда брал его, она была совсем неплохой, но в последние дни видео начало радовать меня меньше и меньше.
И вот наконец-то пришел час… Ну не Валеры само собой разумеется, но отвертки и чего потяжелее совершенно верно.
Внимание. Все, что обрисовано потом, не есть управлением к действию. Если вы решились усовершенствовать собственный видеорегистратор, вы делаете это на риск и свой страх. Создатель отчета никакой ответственности за ваши действия не несет.
Начинаем разбирать видеорегистратор. Конечно же, сходу забываем, что такое гарантия, поскольку по окончании всего проделанного может наступить не гарантийный случай, и вам уже никто, не считая магазинов по продаже новых видеорегистраторов, не окажет помощь. Итак, начнем разбирать видеорегистратор, дабы наконец-то улучшить его характеристики.
Кстати вот он, мой негромкий товарищ DVR-037, либо как его в том месте кличут.
Для начала нам пригодится маленькая плоская отвертка. Мой регистратор целый собран на шурупах однообразной разной длины и шляпки.
Первое, что необходимо сделать, это извлечь аккумулятор. Он нам будет мешать, да и сломать что-нибудь с ним можем.
Потом нужно убрать все шурупы, крепящие корпус видеорегистратора. У меня их четыре, но при разборке не забудьте убедиться, что у вас нет шурупов под пломбами либо пластилином, как это в большинстве случаев не редкость. В случае если желаете, дабы по окончании ремонта видеорегистратор смотрелся так же, как и прежде эстетично, отыщите отвертку для того чтобы размера, что бы разрешил ей состояться в отверстие вольно.
Поддеваем стык корпуса, дабы высвободить защелки.
От вашей аккуратности и тонкости инструмента будет зависеть, останутся ли следы от разбора видеорегистратора, и выживут ли сами защелки. Исходя из этого в случае если корпус не желает располовиниваться, что-то вы делаете не так. Быть может, стоит поменять направление поддевания.
Ну вот корпус и располовинен. Будьте осмотрительнее. Не следует дергать крышку в сторону, поддаваясь порывам эйфории. В большинстве случаев, на крышках в обязательном порядке что-нибудь прикреплено, и к этому чему-нибудь идут провода. В моем случае к крышке прицеплен динамик.
И в моих заинтересованностях покинуть провода к динамику в сохранности и целости.
Поддеваем динамик отверткой, благо я знаю, что все это добро приклеивается, в большинстве случаев, на скотч, либо прикручивается так, что заметно. Поддев динамик, мне уже ничего не мешает убрать половинку корпуса в сторону. Нужно кстати еще поразмыслить, что делать с корпусом, поскольку пластик у него недорогой, и на солнце продолжительно не проживет — расплавится. Вероятнее я его армирую.
Как армирую корпус, в обязательном порядке напишу. Не пропустите. Для этого имеется форма подписки.
Когда покажется новая тема, вам придет письмо с уведомлением.
По окончании того, как добрая половина корпуса убрана, стоит убрать в сторонку все запчасти, каковые ничем сейчас не удерживаются. В моем случае это кнопки. Как же меня дотянулся треск этих кнопок при езде, в особенности по кочкам.
Не видеорегистратор, а бубен какой-то получается. Нужно будет кнопочки усовершенствовать. Как буду собирать видеорегистратор, в обязательном порядке напишу, что и как делал.
Вот я и добрался до основной платы видеорегистратора. Крепится в моем случае на двух шурупах. Их я и откручиваю. Стоит обратить внимание на аккуратность работ конкретно рядом с платой.
В случае если отвертка сорвется и царапнет плату, может потребоваться замена подробностей либо ремонт дорожек. Этого я не могу, да и инструмента для пайки для того чтобы рода нет. Исходя из этого побережем плату видеорегистратора.
Болты убраны и я нежненько поднимаю плату над корпусом. Нежность — залог здоровья видеорегистратора. И вот мы видим, что снизу идет шлейф на монитор.
А монитор в видеорегистраторе вещь нужная, и по окончании сборки обязана показывать в штатном режиме. Исходя из этого шлейф нужно аккуратненько отцепить.
Для этого нужно развернуть плату так, дабы стало ясно, как отцепить провода. Так как ясно же, что шлейф просто так крепиться не имеет возможности, и его что-то удерживает.
Развернул я плату и заметил стандартное крепление для плоских шлейфов. Блин. Наподобие простой китайский видеорегистратор, а потроха достаточно добротно сделаны. Шлейф убран в сторону и сейчас уже плату ничего не удерживает.
А вот и инфракрасная подсветка видеорегистратора. У меня это две платки, каковые штейкерно установлены на плату матрицы. Дабы с этими платками ничего не произошло, уберем их в сторону. Кстати свобода полная.
Возможно и несколько ног подогнуть, дабы инфракрасная подсветка не включалась, а возможно и вместо светодиодов припаять провода и вывести их на релюху внешнего источника света, к примеру инфракрасной батареи светодиодов каковые выдадут намного больше чем то, что выдают эти четыре позорных пыхтелки)))
Плата матрицы в моем видеорегистраторе крепится при помощи штейкера. И мне ничего не помешало аккуратненько вытащить плату матрицы видеорегистратора. Трудиться то прежде всего мне с ней, исходя из этого остальным рисковать я не стану.
Увидьте, что я не резким перемещением выдернул штейкер из гнезда, а легкими перемещениями помогал отверточкой. Все вышло без каких или звуков.
С обратной стороны платы матрицы видеорегистратора я заметил два шурупа, каковые крепят объектив к плате. Следовательно, мне необходимо открутить объектив от платы, дабы трудиться чисто с ним.
Выкручиваем шурупы так же ласково, не забывая, что запасной платы у нас нет.
Вот плата матрицы и стала свободной. Убираем её в какую-нибудь коробочку, дабы на матрицу не налетела пыль и дабы не поцарапать её случайно.
А его обойма и объектив, либо крепление, у меня в руках и наступает время выкрутить объектив из обоймы.
Ну ясно, что просто так объектив не выкрутится, поскольку его что то удерживает. Для этого отыщем в памяти про фиксатор резьбы и делается ясно, что выкрутить объектив возможно при помощи нагрева. Я проверил все материалы объектива, в частности корпус и две линзы (передняя и задняя) и убедился, что ничего при нагреве не расплавится.
И начал греть резьбу. Сходу сообщу, что сделал я это не весьма бережно, и подплавил мало обойму, но хуже ей от этого очень сильно не станет, исходя из этого я не переживаю очень. Кстати на этом этапе имеется риск того, что в объектива видеорегистратора окажется что-либо пластмассовое и оно расплавится.
Хуже всего, в случае если это будет линза, не смотря на то, что объектив погибнет при любом перекосе. Но я решил рисковать)))
Итак, я нагрел резьбу достаточно прекрасно, но пальцами сейчас за объектив не взяться. Я прибегнул к помощи плоскогубцев (не весьма хорошая мысль, просматривайте дальше и осознаете).
Меньше Я учел не все, при разборе видеорегистратора.
Оказалось, что передняя гайка объектива была узкой (а не толстой, как мне показалось) и сходу за ней стояла линза, которая была мало шире самого объектива. К тому же и линза узкая. В общем, при сжатии плоскогубцами линза лопнула.
Лишь затем я выкрутил переднюю гайку и передняя линза, правильнее её осколки выпали.
Я ожидал мало второй конструкции, за что и поплатился. В случае если станете выкручивать объектив, сперва уберите переднюю линзу и гайку. Корпус объектива видеорегистратора намного прочнее передней гайки. Кстати учтите, что без передней гайки внутренности объектива ничего удерживать не будет. Исходя из этого при неловком наклоне оставшиеся компоненты объектива высыпятся.
У меня в объективе 4 линзы и две прослойки. И собирать их возможно продолжительно.
Убрав переднюю переднюю и гайку линзу, я продолжил выкручивать объектив.
Конечно же его нужно повторно греть, поскольку фиксатор успел остановиться за это время.
Ну ясно, что объектив мне сейчас не починить. Линзы я отливать не могу) Но я узнал, что данный объектив имеется ни что иное, как обычный объектив для CCTV камер наблюдения.
В моем случае выполнение для инфракрасных матриц. Для ИК матриц они красные, на просвет, а для простых прозрачные. Позвонил в магазины, каковые занимаются видеонаблюдением, поспрашивал объективы с резьбой М12 и шагом 0.5 мм. В одном магазине отыскал что-то похожее, но с громадным фокусным расстоянием.
Мне необходимо приблизительно 1,8мм чтобы был угол по горизонту 150-170 градусов, а они имели возможность предложить лишь фокус 2,5 мм. Кстати в случае если вам не достаточно угла охвата, имеете возможность поменять объектив. Самое основное дабы он был совместим с матрицами 1/3 либо 1/2 дюйма.
Ну и фокусное расстояние начинается с 1.9мм и заканчивается 1.5 мм. Это самые широкие углы. Объектив я брать не стал, но заказал в сети необходимый мне фокус.
Искать объектив нужно по запросу CCTV lens 1.8 mm. Цена для того чтобы объектива не будет быть больше 300р, но улучшит характеристики недорогого видеорегистратора в разы. Основное дабы видеорегистратор снимал не хуже чем 720 линий, либо в HD качестве.
Установить объектив верно нужно в два этапа. В первой стадии нужно настроить резкость и сделать насечки на обойме объектива и на корпусе (дабы их позже совместить), а затем капнуть на резьбу объектива лака для ногтей (тот же фиксатор резьбы) и скоро вкрутить, совместив наряду с этим насечки на корпусе и на обойме. Резкость видеорегистратора настраивать я не придумал ничего лучше, чем предварительно выставить по монитору, а затем сделать правильную настройку дергая карту памяти с компьютера в видеорегистратор и обратно. В то время, когда придут объективы я обрисую процесс настройки резкости подробнее.
Эх. Желал написать таковой прекрасный отчет. Да наподобие и оказалось практически все. Но промашка так промашка.
Ну ничего. Не так долго осталось ждать уже объективы придут и все станет прекрасно. В замыслах еще армировать корпус, усовершенствовать кнопки, дабы они не гремели и делали собственный дело, придумать что-нибудь с обоймой объектива.
Уж не нравится мне, что она совсем пластмассовая и снова расплавится на солнце. Ну и нужно довести до ума крепление видеорегистратора к лобовому стеклу. В общем, это лишь начало отчета.
