Процедура регулировки клапанов подразумевает под собой регулировку зазора между кулачком распредвала и поперечной гранью стержня клапана. Причем любой завод-изготовитель того либо иного транспортных средств определяет собственную нужную величину, носящую наименование «тепловой зазор» и предназначенную чтобы при любой температуре движка происходило плотное закрытие клапанов.
В данной статье разглядим «тепловой зазор» клапанов на ВАЗ 2114, а правильнее разработку их регулировки.
Инструменты, нужные с целью проведения регулировки клапанов.
Комплект регулировочных шайб. Комплект щупов для измерения зазоров клапанов. Микрометр. Зажим для пружин толкателей.
Спец. ключи: и инструмент головки размером 8-13 мм.
Инструкция по регулировке.
1. Прежде всего разберите воздушный фильтр до самого корпуса.
2. Отсоедините патрубки, находящиеся между фильтром и клапанной крышкой, и патрубок отвода картерных газов.
3. Снимите клапанную крышку головки блока цилиндров.
4. Демонтируйте переднюю крышку ремня ГРМ, за которой находится шестерня распредвала, а на ней зубчатый ремень.
5. Демонтируйте свечи зажигания.
6. По окончании за крепежный болт шкива генератора разверните коленвал в направлении хода часовой стрелки — так, дабы случилось совпадение меток на задней крышке зубчатого ремня и шкиве.
А позже еще чуть-чуть, примерно на 3 зуба шестерни распредвала.

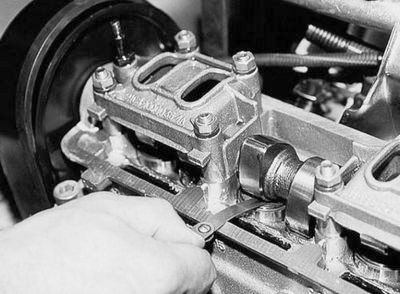

7. Посредством комплекта щупов удостоверьтесь в надежности зазоры между толкателем первого впускного и третьего выпускного клапанов (отсчет начинайте от приводного шкива) и их торцами. Первый должен быть порядка 0,2 мм (+/- 0,05 мм, не более), второй — 0,35 (погрешность та же).
8. При, в то время, когда фактический размер зазора не сходится с названными значениями, его необходимо отрегулировать.
Для этого утопите толкатель, закрепите его в нижнем положении, а после этого выньте оттуда регулировочную шайбу и замените ее на подходящую.
9. Потом последовательно прокручивая коленчатый вал на полоборота, поочередно замеряйте и, при необходимости, регулируйте зазоры пятого выпускного и второго выпускного, восьмого выпускного и шестого выпускного, четвертого выпускного и седьмого выпускного клапанов.
10.
По окончанию регулировки клапанов ВАЗ 2114, установите снятые подробности в необходимые места в обратной последовательности.
.
