В данной маленькой статейке, я желаю предложить многим водителям, как мотоциклов, так и машин, весьма простое и недорогое, но не обращая внимания на это весьма надёжное противоугонное устройство, которое не разрешит преступникам завести двигатель любого вашего транспортного средства. К тому же такое устройство возможно будет добавить дополнительно, к уже установленной на вашем аппарате заводской противоугонной совокупности, что повысит сохранность вашего имущества в два раза.

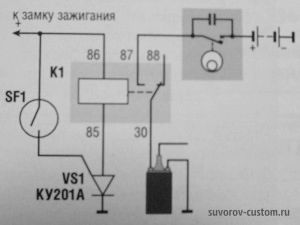

База данной недорогой совокупности — геркон, что на электро-схеме слева обозначен буквами SF1, а в магазине радиотоваров его возможно отыскать под маркировкой КЭМ-2. Геркон необходимо будет запрятать в укромном месте, к примеру под кожу сиденья, либо под какой то пластиковой подробностью облицовки, но так, дабы вам нетрудно было до него добраться с магнитом.
Геркон необходимо будет включить в цепь автомобильного реле света, как продемонстрировано на электро-схеме слева, а релюшку купите в магазине как раз реле света фар, которое вычислено на долгую работу (в отличии от реле сигнала). Маркировка релюшки на электро-схеме — К1, а в магазине при покупке ориентируйтесь на маркировку — 90.3743 либо 90.3743-10. Контакты реле, будут разрывать цепь первичной обмотки катушки зажигания.
В то время, когда соберёте схему, то совокупность будет трудиться так: вы подносите магнит к тайнику(рекомендую в магните просверлить отверстие и повесить его на кольцо ключа зажигания вместо брелка), в котором запрятан геркон, и наряду с этим контакты геркона смыкаются, тиристор VS1 (маркировка КУ201А) откроется и останется открытым, пока вы не отключите зажигание. Наряду с этим ток идёт через обмотку реле К1, которое срабатывает, и замыкает цепь (подаст напругу)первичной обмотки катушки зажигания. Сейчас возможно заводить двигатель.
По приезду, в то время, когда вам необходимо будет заглушить двигатель, вы выключаете система и зажигание машинально перейдёт в сторожевой режим, другими словами до тех пор пока вы не поднесёте магнит в место, которое понимаете лишь вы, двигатель вашего мотоцикла либо автомобиля заводить безтолку, поскольку искры не будет.
Кое-какие угонщики смогут подключить катушку зажигания куском провода напрямую от аккумулятора, в случае если к примеру катушка зажигания у вас расположена не где нибудь под баком, а на известный месте. Тогда рекомендую разрешить войти провод от 30-го контакта реле не на катушку зажигания, а на плюсовой провод, что подаёт питание на коммутатор, а коммутатор запрятать подальше ( в случае если у вас электронное зажигание). Как установить электронное зажигание на мотоцикл, возможно почитать вот тут, конечно вот тут. На машину возможно изготовить электронное зажигание подобным образом, не смотря на то, что для отечественных машин продаются готовые наборы.
Дабы установить такую противоугонную совокупность на дизельный двигатель, необходимо будет всего лишь провод от 30-го контакта реле, подсоединить к электро-клапану на ТНВД вашего мотора, что перекрывает подачу горючего, в то время, когда мы глушим двигатель. Расположен он в большинстве случаев сверху насоса большого давления(ТНВД), а кто всё таки не сможет его отыскать, то просмотрите мануал (инструкцию вашего двигателя), либо попросите отыскать электро-клапан авто-электрика, и подключить совокупность к клапану.
Такая противоугонка хороша ещё и тем, что она не высасывает электричество из аккумулятора вашего автомобиля, либо мотоцикла.
Так же рекомендую почитать об установке и изготовлении противоугонной совокупности вот тут, конечно вот тут.
