Гаражному мастеру не редкость приходится восстанавливать (развальцовывать) сорванный буртик тормозной либо бензиновой трубки, (тормозной либо топливной совокупности), либо изготовить новую трубку, в случае если прогнила ветхая. Сделать это без особого приспособления не окажется.
на данный момент в продаже стали появляться китайские приспособления для развальцовки трубок, (каковые трудятся по принципу затяжки штока с конусом, что развальцовывает трубку) но уровень качества их не радует, в особенности в случае если приходится трудиться не с бронзовыми, а с металлическими трубками.
В данной маленькой статье мы разглядим, как изготовить собственными руками приспособление для развальцовки трубок разного диаметра из простого уголка.

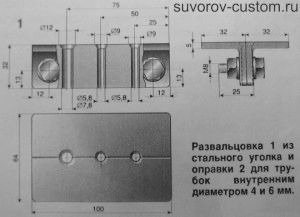

Приспособление для развальцовки, продемонстрированное на рисунке, сделано из простого металлического уголка, толщина полки (стены) которого равна 5 мм (подойдёт номер профиля 4,5; 5,0 либо 5,6). А протяженность приспособления зависит от того, сколько диаметров трубок вы желаете развальцовывать потом. На рисунке 1 продемонстрированы всего три диаметра, которых хватает для обслуживания автомобиля.
Но если вы занимаетесь к примеру постройкой чопперов в популярном в наше время стиле олдскул, на которых все резиновые шланги меняют на бронзовые трубки, (каковые смотрятся стильно), то возможно сделать и больше разных диаметров, тогда уголок необходимо будет отпилить настоящее (либо сделать два приспособления).
При изготовлении приспособления, две половинки уголков зажимаются в тиски (лучше сверлильного станка) и после этого посредством сверла нужного диаметра (как на отверстиях на рисунке), сверлятся отверстия, а после этого рассверливается конусный потай на каждом отверстии. И именно поэтому потаю, кончик трубки будет при развальцовке принимать конусную форму.
Конусные оправки разных диаметров (как на рисунке 2) нужно будет заказать токарю. И дабы инструмент прослужил продолжительно, в особенности если вы станете развальцовывать не только бронзовые и латунные трубки, но и металлические, конусные оправки нужно выточить из качественной углеродистой стали, к примеру Ст 45 (содержание углерода 0,45 %). Но однако лучше поискать и выточить оправки их более качественной конструкционной стали, к примеру марки 38ХГСА. Тогда и тормозные металлические трубки возможно будет развальцовывать, не опасаясь стремительного износа конуса оправки.
Как трудится это простое приспособление для развальцовки трубок, нетрудно додуматься из рисунка.
Трубка, с предварительно надетой на неё накидной гайкой (резьбой вверх) вставляется в необходимые канавки для того чтобы диаметра (в уголке), что на 0,2 мм меньше, чем диаметр трубки (дабы надёжно обжать) и после этого посредством болтов обе половинки уголка стягиваются и надёжно зажимают трубку. Стянутая уголками трубка, обязана выступать из верхней плоскости уголков (в том месте где потай) приблизительно на з — 4 мм.
После этого приспособление с зажатой в нём трубкой, зажимаем в тисках и посредством конусной оправки, (нужного диаметра) засунутой в трубку, начинаем обстукивать оправку молотком, пока конус не развальцует трубку.
В случае если у кого другими словами гидравлический пресс, то процесс развальцовки трубок возможно усовершенствовать. К примеру нарезать наружную резьбу в верхней части конусной оправки, дабы она вкручивалась в давящий шток пресса, а внизу установить тиски, с зажатыми в них трубкой и половинками уголков.
И тогда уже гидравлика пресса будет давить на его шток, и вкрученную в шток конусную оправку, а та со своей стороны будет развальцовывать трубку с упрочнением в пара тысячь киллограм. Но это усовершенствование скорей понадобится тем, кому приходится развальцовывать трубки частенько (либо изготавливать много трубчатые заклёпки).
Кстати, не редкость необходимо развальцевать трубки громадного диаметра, к примеру выхлопные патрубки глушителей мотоцикла. Это возможно сделать посредством прокатки трубы между роликами зиговочной машинки. Кому весьма интересно почитать о зигмашинке, то кликаем вот ко мне.
Изготовив несложное приспособление для развальцовки трубок, обрисованное в данной маленькой статье, вы постоянно сможете вернуть изношенный конус любой трубки вашего автомобиля либо мотоцикла, а лучше изготовить новую, любой долги и диаметра; удач всем.
