Был у меня мелкий шуруповерт Hitachi на 9,6В. Для мелочей доходил оптимальнее . Само собой его не хватало для важной работы.
Для важной работы был взят на Авито б\у Hitachi 18В. Понятное дело, что АКБ уже были мертвы. По началу собрал из 2 АКБ один, перепаковав батареи, но это было временное ответ.
Мертвого из могилы уже не дотянуться.
Дальше было 4 варианта:
1. Приобретение новых уникальных. Отмел сходу, т.к. сумма была неподъемной, помимо этого, шуруповерт у меня для домашних целей, я им на судьбу не получаю.
2. Приобретение нового неоригинала. Бюджет сносный, но АКБ Практика либо ноунейм меня постоянно смущали. Я кроме того один таковой приобрел на пробу (позже вернул в магазин).
Проверил умной зарядкой IMAX B6 и осознал, из-за чего они недорогие. По окончании 5 циклов АКБ так и не вышел на заявленную емкость.
3. Приобрести хороший АКБ другого производителя (к примеру Интерскол, Зубр. Из последнего перепакованы АКБ для 9,6В шуруповерта) и применять, как донора. Я уже приобрел Интерскол и в то время, когда его вскрыл, то меня ожидало разочарование.
Размер банок был различный. Банки Интерскола были выше на 5 мм и никакими ухищрениями их не упаковать в корпус Hitachi. Так и остался лежать, как будущий донор для 9,6 В (в том месте банки стандартного размера).
4. Оставался последний вариант — перепаковка на Li-ion АКБ. Вариант трудоемкий, но дающий массу преимуществ. Уменьшение веса, быстрота зарядки, увеличенное количество циклов заряд-разряд, отсутствие результата памяти.
Падение емкости Li-ion на морозе не разглядываю как недочёт, т.к. на морозе не тружусь, да и морозов в отечественной местности практически не бывает.
Итак начнем.
На E-bay, Aliexpress было закуплено:
1. АКБ с током отдачи в пике 30А (10 шт) — www.aliexpress.com/item/L…-LGDBHE2/32215926522.html
2. Дисплей вольтметра 2 шт — www.ebay.com/itm/Mini-DC-…18675?hash=item3a9198e173
3. Балансные разъемы на 6 штырьков — www.ebay.com/itm/13112029…geName=STRK%3AMEBIDX%3AIT
Их возможно кроме этого добыть в ветхих видеомагнитофонах, CRT ряде и мониторах второй техники.
4. Детектор напряжения (Voltage Alarm) 1 шт. — www.ebay.com/itm/22184927…geName=STRK%3AMEBIDX%3AIT
5. Никелевая полоса — www.ebay.com/itm/40095536…geName=STRK%3AMEBIDX%3AIT
6. Кнопка-микрик 2 шт — была изъята из 2 ноутбучных мёртвых мышей.
Желал вложить АКБ по схеме 5s-2p, т.е. 5 последовательно по 2 в параллели, но увы, корпус вмещал лишь 9 шт. Ну и хорошо.
2500 mAh и без того в два раза больше оригинала (1200 mAh).
Исходя из этого оказалась схема 5s-1p.
Была идея применять контроллер заряда, дабы было совсем по фен-шую, но я не отыскал контроллера, талантливого выдержать ток отдачи хотя бы 15А по бюджетной цене на этих сайтах.
В качестве контроллера заряда употребляется IMAX B6 с балансировкой заряда.
Из инструмента я применял — термопистолет (соплеклей :)), бормашину Dremel, МФУ Bosch GOP250. Возможно и без последнего обойтись, но с ним прорезание отверстий одно наслаждение и они получаются весьма ровные. Кроме этого для приваривания пластин к АКБ употреблялся аппарат точечной сварки фактически изготовления. Вот таковой www.drive2.ru/b/2340282/

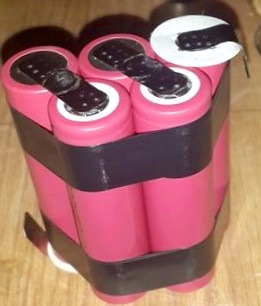

Собираем батарею. Предварительно нарезанные пластины я залудил, дабы позже не "прогревать" банки паяльником.
Делаем заготовку контактной площадки. Я покинул все терморезисторы заводские, лишь удлинил провода.
Контактная площадка
Размечаем место врезки дисплея вольтметра, балансного разъема и микрика.
У дисплея было нужно купировать одно ухо
Вставляем и закрепляем термоклеем.
Монтируем батарею, и припаиваем к ней балансный разъем, силовые провода. Дисплей с установленной в разрыв кнопкой я припаял конкретно к + и — контактной площадки.
Контактную площадку кроме этого закрепил на термоклей.
И чем не бомбочка. 🙂
Дабы проверить текущее напряжение, достаточно надавить на кнопку. Расчетный минимум 15 В либо по 3В на банку, но на таком напряжении шуруповерт уже крутить не будет нормально, так что риск переразряда сводится к нулю.
А периодическую диагностику банок возможно проводить посредством Voltage Alarm.
Все провода укладываем и закрываем корпус.
Приобретаем 2 хороших АКБ.
Два близнеца.
С наслаждение выслушаю пожелания, предложения по улучшению конструкции.
Добавлено 22.09.15
Для тех, кого интересовал Voltage Alarm. Вот так он подключается и показывает напряжение по каждой банке. Как-то напряжение 3 банки в кадр не попало.
Банка №1
Напряжение. Банка №1
Банка №2
Напряжение. Банка №2
Банка №4
Напряжение. Банка №4
Банка №5
Напряжение. Банка №5
Вот так выглядит установленный АКБ на шуруповерте. Дисплей закрыт (защищен). Балансный разъем дешёв и кнопка также.
Ну и кто-то меня задавал вопросы, как это все заряжается на Imax b6. Вот так
В случае если моя запись была Вам нужна, то надавите Нравится.
Благодарю.
