Антиблокировочная система тормозов сегодня устанавливается практически на каждый второй автомобиль, подробнее здесь. И не удивительно, ведь она оказывает вполне реальную помощь при торможении в сложных условиях, что в свою очередь увеличивает общую безопасность всего автомобиля. Одними из основных устройств в этой системе являются датчики, которые фиксируют скорость вращения колес. Информация с этих датчиков полезна для самой сиcтемы ABS, а также для других систем безопасности, например, системы курсовой устойчивости, читаем что такое ESP и антипробуксовочной системы.
Контроль состояния и работоспособности данных датчиков является основополагающим фактором в диагностике всех этих систем. Сам же датчик, по своей сути, является обычной индукционной катушкой, работающей совместно с вращающимся зубчатым кольцом, расположенным непосредственно на ступицах колес. При вращении колес электронные импульсы передаются в блок управления системой ABS, и при необходимости микроконтроллер (посредством клапанов) снижает давление жидкости в тормозных цилиндрах.
Как становится понятно из выше перечисленного, возможными неполадками в работоспособности могут быть либо обрыв цепи от датчика к блоку управления, либо несоответствующий нормам передаваемый импульс.
Помимо физических ощущений от странной работы тормозной системы, о неполадках с системой ABS вам, скорей всего, сообщит контрольная лампа на панели приборов.
Выяснить, какой из элементов системы при этом не работает, поможет диагностика системы. Ее можно провести специальным тестером, а также с помощью штатной системы самодиагностики, установленной на многих автомобилях. При активации последней, вспышкой контрольной лампы начнутся передаваться коды, расшифровав которые с помощью инструкции, можно выяснить некорректно работающий узел. Ну, для очень занятых из вас есть самый простой вариант — просто загнать автомобиль на СТО.
Вы не из таких? Тогда читайте дальше.
Как проверить ABS своими руками.
Если диагностика показала, что не работает один из датчиков ABS, не спешите его сразу менять, может быть, причина банально в плохом контакте либо обрыве провода.

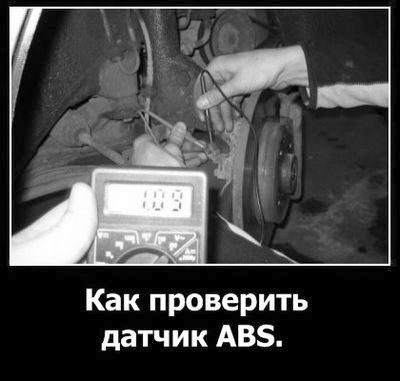

Прозвоните обычным тестером все датчики, в первую очередь, заведомо рабочие. Если обрыв не обнаружен, то стоит замерить сопротивление на всех датчиках и на предположительно нерабочем, может, имеет место наличие плохого контакта в местах соединений из-за окисления. Это будет видно по завышенному сопротивлению датчика на фоне всех остальных.
Если же с электрической цепью все в норме, то для дальнейшей проверки нужен будет осциллограф, которым будем осуществлять замер частоты и уровня колебания импульсов, передаваемых датчиком.
При вращении колеса их уровень должен быть в пределах параметров указанных в инструкции по обслуживанию и ремонту вашего автомобиля.
Если такая диагностика покажет иные параметры, то единственной надеждой на то, что датчик рабочий (а все дело в пустяковой проблеме) может стать проверка зубчатого кольца, вероятно, оно сильно забилось грязью и это дает искажения при работе датчика. Ну, если и здесь мимо, то могу вас расстроить, датчик придется заменить.
Кстати, для тех, кто не сможет найти осциллограф, для грубой проверки амплитуды импульсов можно использовать тот же тестер, подключённый на измерение силы тока в разрыве проводки от датчика к блоку управления.
Вращайте медленно колесо и наблюдаете за показаниями прибора. Амплитуда колебаний должна быть в пределах той, которая указана уже в упоминаемой мной книге по обслуживанию и ремонту вашего автомобиля.
