Верная работа газораспределительного механизма воздействует на расход горючего, работоспособность смежных узлов и неспециализированный ресурс деталей автомобиля. Для этого в машинах проводится настройка совокупности, а также регулировка зазоров клапанов. Такая операция на станции стоит недешево, по причине того, что требует не только времени и сноровки, но и знаний с опытом.
Не все современные иномарки нуждаются в данной операции. Автомобильные концерны пошли по пути установки в машинах гидропомп, помогающих автоматизировать тепловой зазор. Но в этом случае понижается надежность совокупности в целом, и сводится фактически к нулю ремонтопригодность узла. Но, к примеру, Honda не вывела из конструкции упорный винт с гайкой, притом, что установка с завода не изменяется фактически 100 тысяч км пробега.
Содержание
1 Ключевые принципы регулировки 2 Как проводится регулировка клапанов 3 Таблица очередности настроек на ВАЗ 2106 4 Регулировка на ВАЗ 2109
Ключевые принципы регулировки
Для того чтобы получить правильный результат, нужно не только знать как отрегулировать клапана по зазорам, но и выполнять условия, при которых совершается данный процесс фактически на любом авто.
Работа выполняется на остывшем двигателе. Рекомендуемый промежуток температур образовывает от 15 до 25 градусов.
При таком режиме измерения будут максимально объективными. Кое-какие эксперты делают эту работу на более тёплом авто, но допускают маленькую поправку на температуру. Таковой вариант нежелателен для новичков.
Регулировка зазоров
Значительно чаще зазор регулируется под винтом, а с целью проведения таковой операции возможно обойтись комплектом щупов, имеющих ширину 10 мм. Но, к примеру, хорошие ВАЗы нужно контролировать более широкими комплектами.
Так как узкий щуп может дать маленькую погрешность.
Необходимо знать, что на машинах Лада с «первой» по «седьмую» моделях конструкторы установили тепловые зазоры клапанов 0,15 мм, однообразные на впускном и выпускном.
Для таковой величины возможно обойтись и одним инструментом, но если он будет в руках умелого мастера.
Так как невозможность состояться в щель говорит о пережатости гайки, а через чур вольный проход может свидетельствовать о громадной величине зазора. Но, уловить узкую грань между «через чур громадным» и «достаточным» смогут только те, кто много раз делал такую операцию.

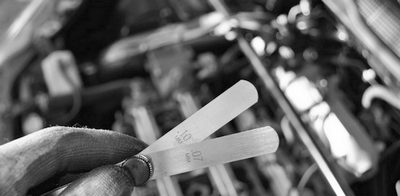

Комплект щупов
Новичкам подойдет пара щупов. Первый должен быть максимально допустимой толщины – «непроход», а второй щуп для регулировки клапанов должен иметь минимально допустимую толщину «проход».
Как проводится регулировка клапанов
Перед началом регулировки потребуется установить поршень, над которым будет проводиться манипуляция, в верхнюю мертвую точку такта сжатия.
При таком положении клапаны должны быть закрыты. Рокера смогут вольно перемещаться в пределах зазора.
Для удобства регулировки, возможно воспользоваться выставлением начального положения по меткам на шкивах коленвала и распредвала.
Сейчас необходимо отпустить контргайку на болте либо винте.
Подтягивая либо отпуская вторую гайку для регулировки, необходимо просунуть щуп в регулируемый зазор под рокером (коромыслом) и подкрутить регулировочную гайку на нужную высоту. По окончании выставления требуемого зазора затягиваем контргайку.
Ход 1. Выстанавливаем шкив коленвала по меткам Ход 2. Выбираем необходимые клапана для регулировки Ход 3. Меряем текущий зазор Ход 4. Проводим регулировку
Необходимо знать, что при сильной затяжке контргайки смогут мало увеличиться зазоры. Исходя из этого умелые эксперты легко ослабляют регулировочную гайку перед затягом контргайки.
Сейчас опять необходимо проверить в том же месте зазор. Если он неудовлетворительный, то процедура повторяется до получения требуемого результата. Зазор возможно назвать хорошим, в то время, когда проход щупа сопровождается маленьким упрочнением, но без гнущегося инструмента.
Необходимо знать, что для установки коленвала в следующее положение, он обязан вращаться строго по часовой стрелке только ручкой стартера.
Размещение цилиндров и клапанов
Нужно выполнять порядок регулировки клапанов, установленный заводом изготовителем. Он бывает 1-3-4-2 либо иным, но для перехода к следующему цилиндру пригодится проворачивать коленвал.
На «классике» один его поворот на 1800 соответствует повороту распредвала на 900.
Таблица очередности настроек на ВАЗ 2106
Как пример заберём хорошую модель ВАЗа. По окончании установки меток со шкивов наоборот контрольных точек, регулировка клапанов проводится в строгой последовательности. При начальном положении необходимо настраивать зазоры у 6 и 8 клапанов.
Развернув коленвал на 1800 , в верхнем положении станут дешёвы 4 и 7-й. Добавив еще 1800 , окажется полный оборот коленвала и на позиции регулировки окажутся 1 и 3-й. Прокрутив еще на полоборота коленвал, возможно выставлять 5 и 2-й клапаны.
Регулировка на ВАЗ 2109
Принцип определения зазоров схож с «хорошими» моделями.
Но, тут участвуют регулировочные шайбы вместо винтов. Исходя из этого при неверно выставленном зазоре нужно заменить шайбы для регулировки клапанов.
Вращать придется распредвал посредством особого приспособления.
По окончании установки в его нужном положении на валу, утапливается толкатель, а позже ставим фиксатор. Посредством пинцета сейчас вынимаем шайбу. С нижней стороны на ней будет надпись, обозначающая толщину.
Ставим на ее место нужную по толщине ремонтную шайбу и извлекаем фиксатор. Затем измеряем зазор повторно.
Если он удовлетворительный, то переходим к следующему клапану. В другом случае повторяем процедуру с шайбами.
По окончании установки нужных параметров совокупности зажигания, нужно собрать механизм в порядке обратном разборке.
Нужно устанавливать детали и узлы на собственные места, дабы не разбалансировать работу остальных и двигателя совокупностей.
