Электрическая схема автомобиля ваз 2101 ,авто, ремонт

Электрическая схема автомобиля ваз 2101 ,авто, ремонт

электрическая схема автомобиля ваз 2101 ,авто, ремонт

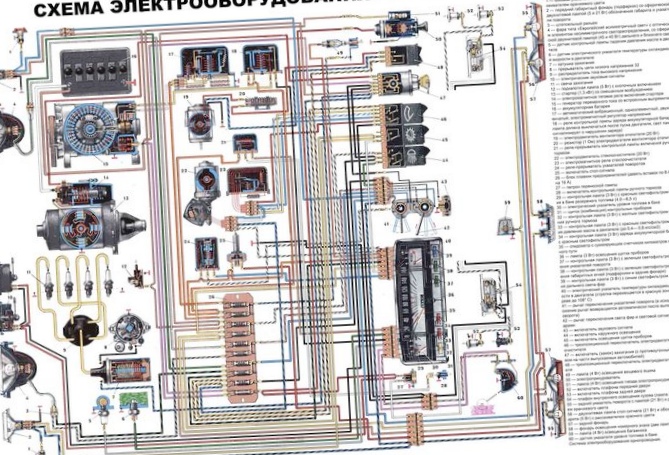

электронная схема автомобиля ваз 2101
1. Фары. 2. Подфарники. 3. Боковые указатели поворота.

4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи.

6. Реле включения близкого света фар ваз 2101. 7. Реле включения далекого света фар. 8. Генератор ваз 2101.

9. Стартер ваз 2101. 10. Подкапотная лампа. 11. Свечки зажигания ваз 2101. 12. Датчик контрольной лампы давления масла.

13.

Датчик термометра охлаждающей воды ваз 2101. 14. Звуковые сигналы ваз 2101. 15. Распределитель зажигания. 16.

Электродвигатель стеклоочистителя ваз 2101. 17.

Датчик контрольной лампы уровня тормозной воды. 18. Катушка зажигания ваз 2101. 19.

Электродвигатель омывателя ветрового стекла.

20. Регулятор напряжения ваз 2101. 21. Электродвигатель отопителя ваз 2101. 22. Лампа освещения вещевого коробки. 23.

Дополнительный резистор электродвигателя отопителя. 24. Бытовая Розетка для переносной лампы. 25.

Выключатель контрольной лампы стояночного тормоза. 26.

Выключатель сигнала торможения. 27. Реле-прерыватель указателей поворота ваз 2101. 28.

Выключатель света заднего хода.

29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31.

Реле стеклоочистителя ваз 2101. 32. Тумблер электродвигателя отопителя ваз 2101. 33. Прикуриватель. 34.

Выключатели плафонов, расположенные в стойках задних дверей. 35. Выключатели плафонов, расположенный в стойках фронтальных дверей.

36. Плафоны. 37.

Выключатель зажигания ваз 2101. 38. Панель устройств ваз 2101. 39. Указатель охлаждающей воды ваз 2101. 40.

Контрольная лампа далекого света фар 41.

Контрольная лампа внешнего освещения. 42. Контрольная лампа указателей поворота ваз 2101. 43.

Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ваз 2101. 45.

Контрольная лампа уровня и стояночного тормоза тормозной воды. 46. Указатель уровня горючего ваз 2101. 47.

Контрольная лампа резерва горючего.

48. Лампа освещения панели устройств. 49. Тумблер света фар. 50. Тумблер указателей поворота ваз 2101. 51. Выключатель звукового сигнала.

52.

Выключатель омывателя ветрового стекла. 53. Тумблер стеклоочистителя. 54.

Выключатель внешнего освещения. 55.

Выключатель освещения устройств. 56. Датчик резерва горючего и указателя уровня. 57.

Лампа освещения багажника. 58. Задние Габариты ваз 2101. 59. Фонарь освещения номерного символа. 60.

Фонарь света заднего хода.

Электро схема Ваз 2101
