Трубогибочные станки — трубогибы, разрешают согнуть трубу, к примеру при изготовлении рамы мотоцикла либо автомобиля — хотрода, конечно при изготовлении рулей, маятников, выпускных патрубков и других трубчатых деталей и конструкционных элементов. И в кастом-мастерской без него никуда. Конечно же возможно согнуть трубу и гидравлическим прессом, либо легко нагрев её газовой горелкой и согнув на какой нибудь оправке (шаблоне), нужного радиуса.
Но всё таки для качественной эластичны труб, существует особое оборудование — трубогибочные станки, которое мы и разглядим в данной статье, ну и мало затронем методы эластичны труб.
Гибку труб создают как в холодном, так и в тёплом состоянии, ручным либо механизированными методами, с наполнителями и без наполнителей. Наполнители используют для предотвращения образования складок (гофров) и сплющивания стенок труб, и в большинстве случаев наполнители используют при гибке тонкостенных труб, в то время, когда станок не через чур дорогой (либо в то время, когда гнут по большому счету без станка — посредством оправок — шаблонов). Дорогие качественные станки, разрешают красиво согнуть трубу и без наполнителя, но о них мало ниже.
В качестве наполнителей применяют небольшой просушенный песок, канифоль, а зимний период возможно залить в трубу воду и заморозить её.
При таких условиях наполнителем будет лёд. При применении песка, его засыпают в трубу и прекрасно трамбуют, а после этого затыкают трубу древесными пробками. В случае если труба при гибке будет нагреваться горелкой, для получения более лёгкого и качественного загиба, то тогда применяют металлические пробки.
Песок, используемый в качестве наполнителя, должен быть просушен и прекрасно просеян. Лишь таковой песок прекрасно уплотняется в трубе (трамбуется древесной палочкой), что исключает образование вакуумов.
Уплотнённый (утрамбованный) песок лучше сопротивляется сжатию.
Не рекомендуется заполнять трубы горным песком, поскольку он содержит органические вещества, легко пригорающие к стенкам трубы. Так же направляться учесть, что песок для набивки труб употребляется не более 3 раз, по окончании чего он делается не пригоден. Температура нагрева зависит от марки стали, к примеру трубы из стали 20 нагревают до температуры 910 — 920 градусов. А затевать гибку необходимо при температуре не ниже 880 градусов, и завершать не ниже 720 градусов.
При горячей гибке труб с наполнителем, выпиливается из толстой доски (толщина зависит от диаметра трубы) шаблон, таковой формы, какой нужен чтобы получить радиус загиба, и доска (шаблон) куда будет укладываться труба, обивается металлической полосой, дабы исключить возгорание дерева от нагретой трубы. При выпиливании древесного шаблона, учитывается минимальный радиус, вычисляемый по формуле ниже.
По окончании охлаждения трубы, из неё выбиваются пробки и высыпается песок, а пригоревшие остатки песка очищаются посредством проволоки.

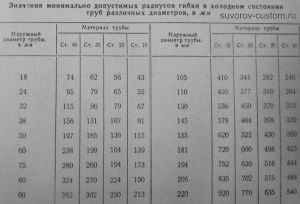

Принципиально важно знать, что для каждой трубы, в зависимости от её диаметра и марки стали, допускается определённый радиус загиба, (смотрите таблицу слева), и при меньшем радиусе эластична трубы недопустима, поскольку по любому покажутся складки, смятие стенок трубы. Это нужно учитывать при гибке труб в холодном состоянии, а при горячей гибке вручную, кроме того с наполнителем, минимальный радиус загиба должен быть не меньше того, что вычисляется несложной формулой: R = 3,5 D (D — это наружный диаметр трубы).
Приспособления для эластичны труб — трубогибы.
Трубогибы используются для эластичны труб в холодном состоянии, а несложные ручные трубогибы (как на рисунке 1 слева), используют для холодной эластичны труб диаметром до 25 мм.
Несложный трубогиб трудится по принципу обкатки и складывается из неподвижного ролика 2 с рукояткой 3 и подвижного ролика 1, закреплённого в вилке 6 на рукоятке 7. Трубу 4, которую нужно загнуть, помещают между роликами и зажимают хомутом 5. При повороте рукоятки, подвижный ролик обкатывает и изгибает трубу.
Такие несложные трубогибы в большинстве случаев делают с многоручьевыми роликами, предназначенными для разных диаметров труб (см рисунок 2).
А несложный роликовый трубогиб, также трудящийся по принципу обкатки трубы, продемонстрированный на рисунке 3 и без того популярный у сантехников, разрешает изгибать металлические газовые трубы диаметром 1/2, 3/4 и 1 дюйм в холодном состоянии и без наполнителя.
Для эластичны труб диаметром до 150 мм с толстыми стенками и относительно громадным радиусом загиба, помогают направляться, трудящиеся по схеме обкатки.
При таком методе обкатывающий прижимной ролик (меньшего диаметра) движется около неподвижного гибочного шаблона ( в большинстве случаев шаблон это половинка более большого ролика) и наряду с этим прижимает трубу к шаблону.
А на некоторых трубогибах труба прижимается посредством особого ползуна (ползун — это брусок с канавкой для того чтобы же диаметра, что и наружный диаметр трубы). Для увеличения производительности, используют многоручьевые гибочные шаблоны (ролики), благодаря которым возможно гнуть на одинаковый радиус сходу пара труб разного диаметра. Но в большинстве случаев употребляются одноручьевые (одноканавочные) шаблоны и ролики, каковые скоро заменяются, в случае если необходимо согнуть трубу другого диаметра.
на данный момент в продаже большое количество показалось несложных гидравлических трубогибов , как на фото слева.
Их ещё именуют арбалетного типа. Они разрешают гнуть лишь толстостенные трубы (к примеру для рамы), да и то на маленький угол. Тонкостенные трубы таковой трубогиб заминает.
Но для того чтобы рамы из толстостенных труб таковой трубогиб не помешает в мастерской, тем более его цена маленькая ( китайский возможно отыскать в пределах 300$).
Такие трубогибы оснащены гидроцилиндрами, и при нажатии на рычаг (как на гидравлическом домкрате) гидроцилиндр давит на оправку нужного диаметра, которая давит и сгибает трубу.
Но в случае если подключить к такому трубогибу гидравлический насос (к примеру от мотоподъёмника), то гнуть трубы возможно будет нажатием педали.
Трубогиб с гидронасосом продемонстрирован на фото слева.
Но однако предпочтительнее купить трубогиб подороже, продемонстрированный на фото слева (кстати, в прекрасно оснащённой мастерской, таковой возможно изготовить собственными руками).
Он хоть и не гидравлический (но имеется практически такие же с гидравликой, как на фото ниже) но трудится действеннее (по схеме наматывания, в отличие от вышеописанного трубогиба, трудящегося способом давления.
К такому трубогибу (правильнее к его рычагу — рукоятке) возможно подключить гидроцилиндр (да и гидронасос также) и он будет трудиться от нажатия педали.
Пример для того чтобы продемонстрирован на фото слева. А гибку трубы на трубогибе аналогичного типа (с гидроцилиндром) возможно взглянуть на видеоролике в самом низу.
Такие трубогибы хороши ещё и тем, что разрешают загнуть трубу фактически на 180 градусов, в отличае от арбалетных, каковые гнут трубы чуть более 90 градусов. Но они раза в три дороже (стоят более 1000$).
Эластична тонкостенных труб (к примеру выпускных патрубков.)
Для эластичны тонкостенных труб (к примеру патрубков глушителей), употребляются трубогибочные станки, трудящиеся по схеме наматывания (схема продемонстрирована на рисунке 4). При таком методе, в отличие от вышеописанного способа эластичны с обкаткой, вращение придаётся гибочному шаблону 1, а ползун 3 (либо опорная колодка) тут неподвижен, либо он перемещается в продольном направлении.
Механизм трубогиба, трудящегося методом наматывания, продемонстрирован на рисунке 4 и складывается из самого шаблона 1 (возможно половинка ролика), зажима 2, ползуна 3. При гибке тонкостенных труб, в таком трубогибе употребляется ещё и дорн 4, что нужен для предотвращения образования гофр (складок) и овальности.
Дорн при гибке скользит в трубы, и не позволяет вдавиться во вовнутрь складкам (гофрам).
Дорн (см. рисунок 5) возможно разной формы: а — ложкообразная, б — цилиндро — шарообразную, в — шарообразную, г — шарообразную составную форму, дополнительные звенья (шары) которой, перемещаются по всей внутренней площади загиба тонкостенной трубы. Такие дорны поддерживают стенку трубы в месте изгиба, придают форме загиба круглую форму а также сглаживают поверхностные складки (гофры).
Способ работы на таком трубогибе следующий: трубу устанавливают в канавку (ручей) гибочного шаблона и прижимают трубу к шаблону посредством зажима 2, имеющего канавку, равную наружному диаметру трубы (см. рисунок 4).
После этого регулируют ползун 3, благодаря которому труба прижимается вов время эластичны к гибочному шаблону 1. После этого шаблону 1 придаётся вращательное перемещение (вручную либо посредством двигателя с редуктором) и при вращении шаблон увлекает за собой трубу, которая пребывав в канавке (ручье) между ползуном 1 и шаблоном 3, стаскивается с дорна и изгибается наматыванием на шаблон, на радиус и необходимый угол.
Для эластичны труб относительно громадной длины с громадным радиусом гиба (по кольцу либо спирали) используются трубогибы, трудящиеся по схеме вальцевания (вальцев). Cхема работы продемонстрирована на рисунке 6.
На таких трубогибочных станках труба увлекается силами трения в направлении вращения роликов, и на выходе получает кривизну, которая определяется обоюдным размещением роликов.
Подобные станки смогут быть и с четырьмя роликами, но самый распространённые с тремя роликами, и они продемонстрированы на фотографиях слева — ручной, и ниже — с электроприводом.
Ролики конечно имеют канавки (ручьи), радиусы которых соответствуют наружным радиусам трубы. А глубина каждой канавки роликов, меньше половины диаметра трубы (на 1 — 5 мм — зависит от диаметра трубы), дабы прекрасно прижимать трубу.
При методе эластичны такими трубогибами, возможно гнуть трубы с мельчайшим радиусом R = 6Dнаруж.
А вдруг заменить канавочные ролики (под круглую трубу) простыми плоскими роликами, каковые намного легче изготовить, то таким трубогибом возможно будет гнуть не круглую, а профильную трубу.
Кстати таковой трубогиб несложно сделать самостоятельно, применяя в качестве рамы куски швеллеров подходящей длины и ширины, и применяя отрезки профильной трубы.
Пример для того чтобы самодельного трубогиба продемонстрирован на фото слева.
Конечно же выбор трубогиба зависит от его цены, и в большинстве случаев самые универсальные трубогибочные станки, разрешающие гнуть не только толстостенные, но и тонкостенные трубы (для выпускной совокупности) стоят не дёшево. Но на первых порах, начинающим кастомайзерам рекомендую купить несложный трубогиб, разрешающий гнуть толстостенные трубы для рамы, а выпускную совокупность собирать (сваривать) из готовых уже загнутых автомобильных выпускных труб, каковые на данный момент уже возможно отыскать в продаже уже загнутыми на различные радиусы.
И отрезая и стыкуя между собой обрезки загнутых труб (и прихватывая их сваркой), возможно сделать выпускную совокупность фактически любой формы. И по окончании полировки и шлифовки сварочных швов, выпускные трубы будут смотреться как цельные.
А по мере накопления средств, однако рекомендую приобрести станок для эластичны труб (трубогиб) подороже, трудящийся по методу наматывания и разрешающий гнуть и тонкостенные трубы, удач всем.
