Сцепление в автомобиле играется важную роль. Оно позволяет разъединить силовую установку от трансмиссии, не смотря на то, что и предназначено оно для краткосрочного действия. Это позволяет поменять передаточное число коробки передач методом введения в зацепление тех либо иных звездочек – переключение передач.
Кроме этого, сцепление разрешает медлено начать перемещение, и отсоединить коробку от мотора на протяжении торможения.
За базу работы сцепления положена сила трения между различными материалами, при фрикционных – накладок и автомобилей металла. Но в том месте, где имеется трение – в том месте имеется и повышенный износ. Особенно износ возрастает при трогании с места, в то время, когда подключение коробки передач производится неспешно.
Все это создаёт к тому, что главные элементы сцепления – диски изнашиваются, толщина их значительно уменьшается, а ходы дисков и выжимного подшипника возрастают. В итоге, сцепление подвергается усиленному износу, что может привести к потребности и ведомого полному износу диска в его замене.
Примечательно, что регулировка чего-либо в самой конструкции сцепления не производится, все регулировочные работы производятся с приводом включения. Все это достигнуто благодаря применению у легковых авто мембранной пружины.
У грузовых авто, где установлены рычаги отжима ведущего диска, требуется еще и регулировка хода этих рычагов. Другими словами, регулировка у авто с таким сцеплением производится за два подхода – сперва регулируется положение рычагов, а после этого привода.
Содержание статьи
1 Конструкция и принцип работы сцепления 2 Назначение свободного хода педали сцепления 3 Главные неисправности сцепления 3.0.1 Видео: Неисправность сцепления на ВОЛГЕ 4 регулировка и Проверка свободного хода педали сцепления 4.0.1 Видео: Как отрегулировать привод сцепления
Конструкция и принцип работы сцепления
Дабы было более ясно, кратко обрисуем конструкцию сцепления. Данное устройство размещается в корпусе, установленном между коробкой передач и силовой установкой, причем со стороны двигателя в данный корпус выходит маховик, а со стороны коробки передач – ведущий вал. Концевик этого вала входит в маховик, дабы соблюдалась соосность между коленвалом и ведущим валом коробки.
Главным элементом сцепления есть корзина с размещенным в ней ведущим диском. Данный диск подпружинен, но имеет возможность перемещаться продольно за счет этих пружин, и рычагов.
У легковых авто пружина совмещена с рычагами – мембранная пружина.
Корзина при помощи болтового соединения жестко крепится к маховику. Между ней и маховиком помещен ведомый диск. Осью для этого диска выступает вал КПП, причем связан он с ним при помощи шлицов, по которым диск может перемещаться.
Кратко о принципе работы.
Потому, что корзина с ведущим диском жестко закреплена на маховике, то она всецело принимает крутящий момент двигателя. Но с коробкой корзина не связана, исходя из этого данный момент она никуда не передает. Но с коробкой связан ведомый диск, потому, что посажен он на ведущий вал. Дабы передать момент, необходимо зажать, причем очень сильно, ведомый диск между ведущим и маховиком. За это отвечают пружины, которыми поджимается ведущий диск.
При потребности в разъединении мотора и КПП, необходимо влиять на пружины, поджимающие ведущий диск. Упрочнение понижается, диск, отходя, прекращает прижимать ведомый диск к маховику – передача момента перестает производиться.
Другими словами, дабы отключить мотор от КПП, необходимо влиять на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник.
Размещается он за корзиной на фланце ведущего вала КПП. Перемещаясь по этому фланцу, он может влиять на пружины корзины, но для этого ему необходимо упрочнение, дабы преодолеть сопротивление их. Берется это упрочнение от ноги человека, что нажимает на педаль сцепления. Упрочнение его передается при помощи совокупности привода на подшипник и тот уже вступает в работу.
Назначение свободного хода педали сцепления
Как уже сообщено, со временем происходит износ дисков, в следствии чего изменяются зазоры хода дисков и подшипника. Исходя из этого иногда обязана производится регулировка сцепления, а правильнее привода, дабы убрать показавшиеся зазоры. У легкового авто все это сводится к тому, что производится всего лишь регулировка свободного хода педали сцепления.
Регулировка привода сцепления
Данный движение обязан находиться – это всего лишь зазор между вилкой выключения сцепления, рычагами корзины и выжимным подшипником, но он в обязательном порядке нужен, дабы не было постоянного соприкосновения подшипника с рычагами, почему подшипник будет трудиться неизменно и скоро выйдет из строя. Кроме этого данный зазор не должен быть громадным, потому, что движение педали сцепления ограничен, и в случае если будет громадная выборка на вольный движение, то остального хода педали не хватит для полного выжима ведущего диска.
Кроме того при обычной работе сцепления хотя бы раз в год обязан производится замер свободного хода педали. При обычном рабочем сцеплении этот движение обязан составлять 30-35 мм, независимо от типа привода – механического, тросового либо гидравлического.
Изменение размера этого хода по большей части зависит от стиля вождения водителя.
При агрессивном стиле, в то время, когда сцепление употребляется деятельно, износ дисков, например, фрикционных накладок, производится стремительнее. В следствии размер свободного хода измениться стремительнее.
Главные неисправности сцепления
Видео: Неисправность сцепления на ВОЛГЕ
В случае если вовсе не обращать внимания на работу сцепления, то обычно это ведет к таким проблемам:
При полном выжиме педали автомобиль двигается – сцепление «ведет». Это именно происходит из-за износа дисков, наряду с этим выборка показавшегося в следствии износа зазора не производится. Увеличенный вольный движение ведет к тому, что всецело разъединить мотор с КПП не удается и крутящий момент передаётся кроме того при полном выжиме педали.
Сопровождается это усложненным переключением передач, хрустом при вхождении в зацепление шестерен КПП; Противоположной обрисованному обстановкой есть пробуксовка сцепления. Обстоятельством пробуксовки есть отсутствие свободного хода и перетяжка положения вилки. В следствии выжимной подшипник неизменно мало поджимает пружины ведущего диска, почему он не всецело прижимает ведомый диск.
Показателями пробуксовки есть более затрудненный комплект скорости, своеобразный запах в салоне из-за постоянного перегрева накладок, повышенный шум работы из-за неизменно вращающегося выжимного подшипника. Повышенный шум в работе возможно и из-за малого свободного хода, в то время, когда выжимной подшипник поджат к рычагам корзины, но не выжимает их. Другими словами, пробуксовки нет, но подшипник всегда вращается.
регулировка и Проверка свободного хода педали сцепления
При происхождении этих показателей направляться сначала проверить состояние привода, а по окончании замерить вольный движение.
Проверить необходимо точки соединения педали сцепления с тросом, тягой либо штифтом поршня главного цилиндра гидропривода, а после этого соединение тяги, торса либо штифта рабочего цилиндра с вилкой выжимного подшипника.
Видео: Как отрегулировать привод сцепления
Проверка свободного хода производится простой линейкой. Один край ее упирают в пол, а второй подставляют к педали. После этого легко нажимают на педаль, создавая выборку всех зазоров от педали к рычагам корзины.
Наряду с этим педаль двигается без особенного сопротивления. В то время, когда все зазоры выбраны, перемещению педали будет мешать пружины корзины, у перемещения педали покажется сопротивление. Этот движение до начала сопротивления и необходимо замерить, составлять он обязан 30-35 мм.
В случае если вольный движение больше либо меньше, производится регулировка.

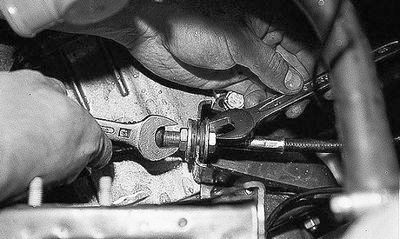

У всех авто, с различными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги либо рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод входит в вилку и закрепляется гайками.
Исходя из этого регулировка свободного хода производится трансформацией длины входа штифта в отверстие вилки.
Достаточно послабить контргайку и второй гайкой поменять длину входа штифта методом накручивания либо откручивания гайки. При громадном свободном ходе гайка накручивается на штифт, а при малом – откручивается. По окончании производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. В случае если зазор не соответствует, необходимо потом создавать регулировку.
По окончании регулировки необходимо проверить работоспособность сцепления.
Если оно продолжает неисправно трудиться, вероятен выход из строя одного из элементов сцепления и потребуется его замена.
