Это был сборно-разборный вариант из труб прямоугольного и квадратного сечения. Ушки боковых стоек — из стали толщиной всего 1 мм. Размещение трубок грузовой площадки — продольное с креплением на болтах М10 через главные поперечные балки, что совсем ослабило последние.
Опорные узлы поперечных балок были шире мест крепления к крыше УАЗика на 20 мм.

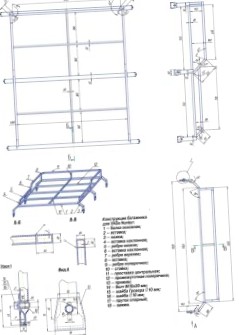

В ходе разборки багажника на комплектующие показалась уверенность, что нужно всецело его переделывать. Улучшенная конструкция багажника с применением всех исходных комплектующих продемонстрирована на рисунке.
Порядок работы по переделке покупного разборного багажника в цельносварной таков.
1. Отрезать все приваренные к трубкам резьбовые втулки.
2. Собрать на «прихватку» из родных подробностей 1,2,3 П-образные главные поперечные балки, выдержав размер между опорами — 1520 мм, а после этого проварить швы и отрихтовать их по размерам.
3. Соединить поперечные балки с продольными и, осуществляя контроль диагонали, проварить соединения.
4. Приварить боковые и задние бортики (подробности 4,5,6,7,8,9,10).
5. Состыковав попарно исходные трубки, нарезать по размерам и приварить промежуточные поперечины (подробность 12) и продольные вставки (подробность 11).
6. К сплющенным опорным финишам (подробность 3) приварить опорные прутки (подробность 17).
7. По окончании окончательной проварки всех швов совершить финишную рихтовку изделия и зачистить сварные швы.
8. Загрунтовать и покрасить готовый багажник.
При наличии опыта и необходимого материала возможно по чертежам изготовить багажник для HUNTERa «с нуля».
P.s. Сохраните у себя увеличенную картину для более детального просмотра чертежа.
Создатель: Анатолий МАТВЕЙЧУК
Источник: Сам 8’2011
